Диапазон производительности:
Расход: 0 ~ 12,5 м3/ч
Подъемник: 0 ~ 150 м
Мощность : 0,55 ~ 15 кВт

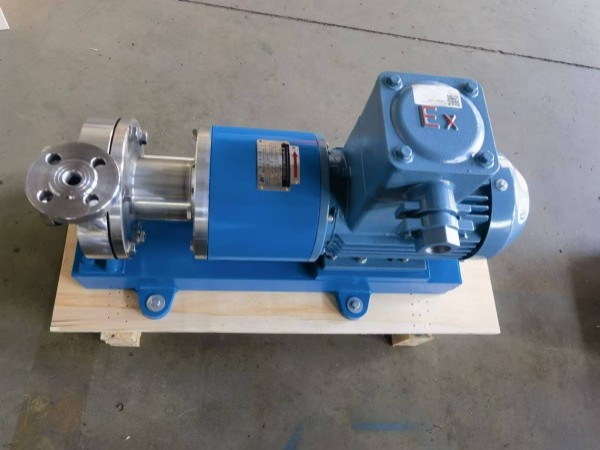

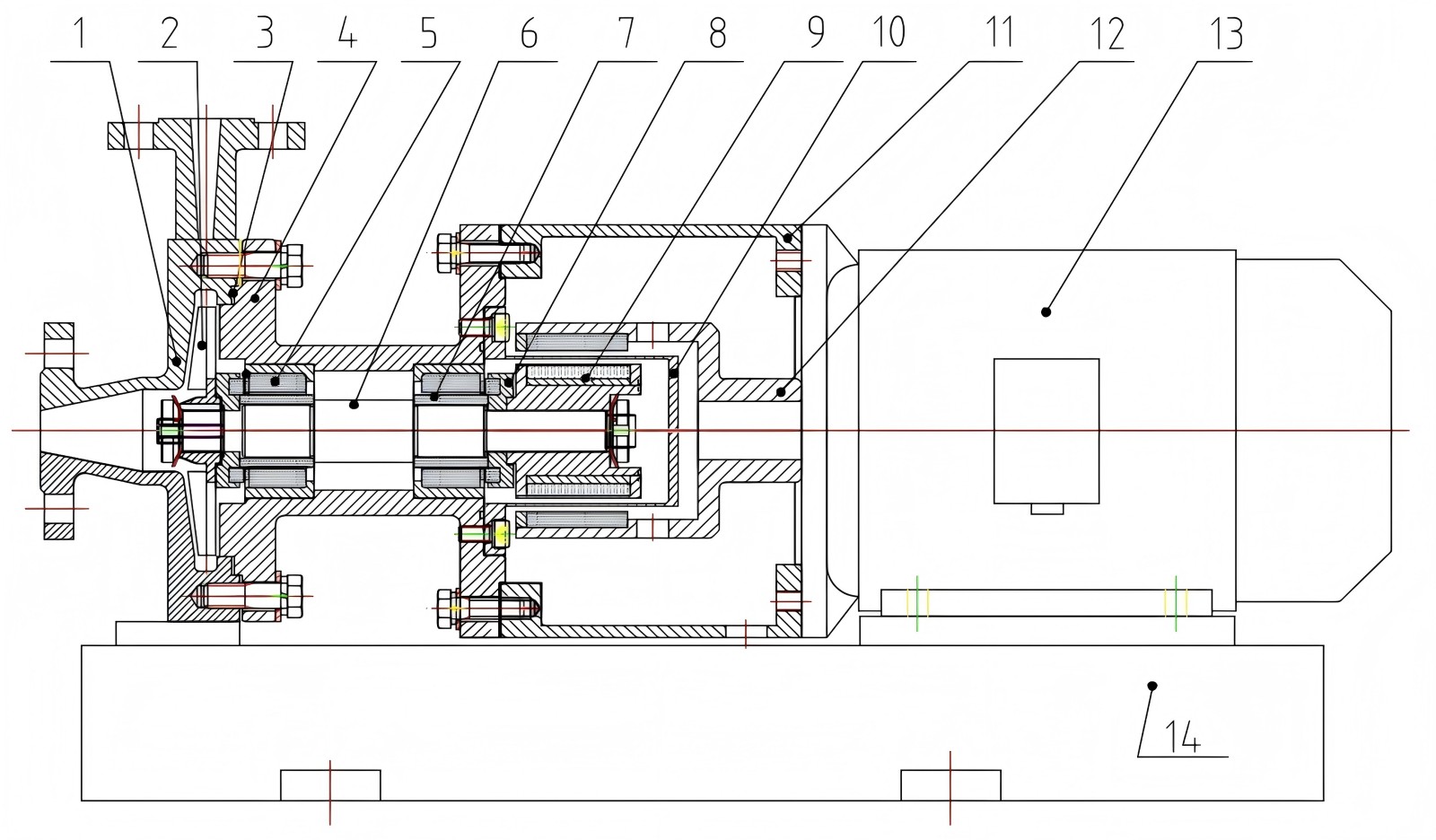

Насос частичного потока IMC-HL из нержавеющей стали с металлической магнитной трансмиссией имеет конструкцию с прямым соединением и в основном используется для небольшого расхода и высокого подъема. Рабочее колесо не имеет передней и задней крышки и представляет собой открытую конструкцию. Лопасти представляют собой радиальные прямые лопасти. Поскольку лопасти не имеют передней и задней крышки, переднее и заднее давление рабочего колеса почти сбалансировано, а осевая несбалансированная сила на рабочем колесе чрезвычайно мала, поэтому нагрузка на подшипник насоса относительно невелика, что значительно увеличивает срок службы насоса.
Многие условия работы требуют крайне малого расхода, а для напора 2 00 м или около того, скорость потока составляет всего 0,1 ~ 2 м3/ч для насосов специального назначения. Как правило, тепло трения и самосмазка подшипников скольжения магнитных насосов требуют внутренней циркуляции определенной текучей среды для транспортировки относительно. чистые органические среды, в этой серии насосов можно использовать нержавеющую сталь. Подшипник качения снижает потери на трение магнитного подшипника насоса, а также уменьшает тепло трения, выделяемое внутри насоса, что также уменьшает внутреннюю циркуляционную среду, необходимую для самосмазывания. магнитный насос, тем самым уменьшая потери внутренней циркуляции насоса и улучшая производительность насосов с малым расходом.
| Модель
|
Поток | Поднимать | Скорость | НПШ | Модель двигателя Мощность кВт | ||
| Q | H | n | NPSHa | Транспортировка средней плотности | |||
| m3/h | m | r/min | m | 1 | 1.3 | 1,85 | |
| IMC25-20-125HL | 0,2~2,5 | двадцать два | 2900 | 2,5 | 1.1 | 1.5 | 2.2 |
| IMC25-20-160HL | 0,2~2,5 | 40 | 2900 | 2.5 | 2.2 | 3 | 4 |
| IMC25-20-180HL | 0,2~2,5 | 50 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-200HL | 0,2~2,5 | 60 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-220HL | 0,2~2,5 | 80 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-250HL | 0,2~2,5 | 100 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-280 ХЛ | 0,2~2,5 | 120 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-315 ХЛ | 0,2~2,5 | 150 | 2900 | 2.5 | 11 | 15 | 18.5 |
| IMC32-25-125HL | 0,5~4 | 22 | 2900 | 3.0 | 1.5 | 2.2 | 3 |
| IMC32-25-160HL | 0,5~4 | 40 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC32-25-180HL | 0,5~4 | 50 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC32-25-200HL | 0,5~4 | 60 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC32-25-220HL | 0,5~4 | 80 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC32-25-250HL | 0,5~4 | 100 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25-280HL | 0,5~4 | 120 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25--315HL | 0,5~4 | 150 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-125HL | 1~6.5 | 22 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC40-32-160HL | 1~6.5 | 40 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC40-32-180HL | 1~6.5 | 50 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC40-32-200HL | 1~6.5 | 60 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC40-32-220HL | 1~6.5 | 80 | 2900 | 3.0 | 7.5 | 11 | 15 |
| ИМ40-32-250ХЛ | 1~6.5 | 100 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-280HL | 1~6.5 | 120 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-315HL | 1~6.5 | 150 | 2900 | 3.0 | 15 | 18.5 | 22 |
| IMC50-32-125HL | 2~12,5 | 22 | 2900 | 4.0 | 4 | 5.5 | 7.5 |
| IMC50-32-160HL | 2~12,5 | 40 | 2900 | 4.0 | 5.5 | 7.5 | 11 |
| IMC50-32-180HL | 2~12,5 | 50 | 2900 | 4.0 | 7.5 | 11 | 15 |
| IMC50-32-200HL | 2~12,5 | 60 | 2900 | 4.0 | 11 | 15 | 18.5 |
