Диапазон производительности:
Расход: 0 ~ 40 м3/ч
Лифт: 0 ~ 45 м
Мощность: 0,55 ~ 11 кВт

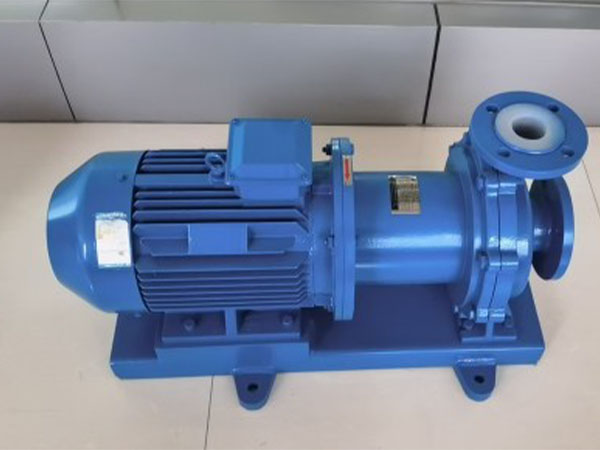

Магнитный насос из фторопласта IMC-TF представляет собой маломощный магнитный насос с футеровкой из фтора. Как правило, корпус насоса изготавливается из CS+FEP /PFA/ PVDF. Материал вала насоса, подшипников и других изнашиваемых деталей – спеченный без давления карбид кремния. Внутренний магнит изготовлен из FEP/PFA/ PVDF /PEEK + самарий-кобальта и полностью покрыт внутри и снаружи. Изолирующая втулка имеет двухслойную структуру, усиленную PEP/PFA/PVDF+PPS, которая имеет длинную длину. срок службы, простая конструкция и простота обслуживания.

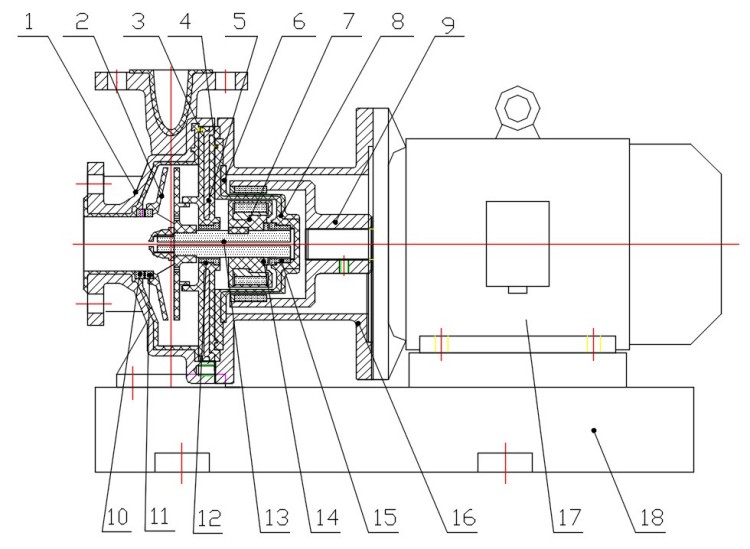

1 : Корпус насоса、2 : Рабочее колесо 、3 : Уплотнительное кольцо、4 : Уплотнительное кольцо、5 : Средняя перегородка、6 : Усилительная втулка、7 : Внутренний магнитный ротор、8 : Изолирующая втулка、9 : Внешняя магнитная муфта、10 : Переднее упорное кольцо、11 : Заднее упорное кольцо、 12 : Передний подшипник 、13 : Вал насоса、 14 : Упорная пластина 、15 : Задний подшипник、16 : Кронштейн、 17 : Двигатель、 18 : Подошва

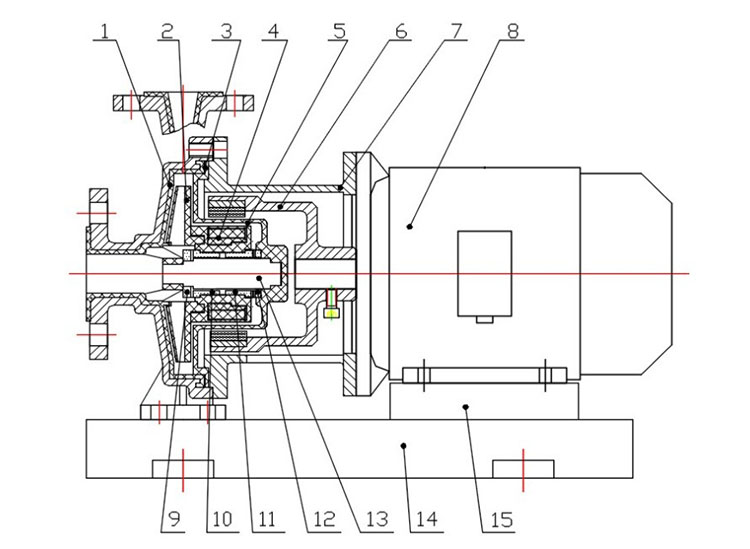

1 : Корпус насоса、 2 : Рабочее колесо、 3 : Уплотнительная прокладка、 4 : Внутренний магнитный ротор、 5 : Изолирующая втулка、6 : Внешняя магнитная муфта、 7 : Кронштейн、 8 : Двигатель、 9 : Передняя упорная деталь、 10 : Подшипник、11 : Подшипник、 12 : Задняя упорная пластина、 13 : Вал насоса、 14 : Опорная пластина、 15 : Железная накладка
| МодельМодель | поток
вопрос м3/ч |
Поднимать
ЧАС м |
Скорость
н об/мин |
эффективность
н % |
кавитация
допуск NPSHa |
Мотор
модель |
Мотор
власть кВт |
| IMC32-25-110TF | 3.2 | 15 | 2900 | 22 | 3.0 | YE(B)3-801-2 | 0.75 |
| IMC32-25-125TF | 3.2 | 20 | 2900 | 25 | 3.0 | YE(B)3-802-2 | 1.1 |
| IMC32-25-145TF | 3.2 | 25 | 2900 | 25 | 3.0 | YE(B)3-90S-2 | 1.5 |
| IMC32-25-160TF | 3.2 | 30 | 2900 | 30 | 3.0 | YE(B)3-90S-2 | 1.5 |
| IMC40-25-125TF | 6.3 | 20 | 2900 | 30 | 3.0 | YE(B)3-90S-2 | 1.5 |
| IMC40-25-145TF | 6.3 | 25 | 2900 | 30 | 3.0 | YE(B)3-100L-2 | 3 |
| IMC40-32-160TF | 6.3 | 32 | 2900 | 28 | 3.0 | YE(B)3-112M-2 | 4 |
| IMC40-32-180TF | 6.3 | 42 | 2900 | 20 | 3.0 | YE(B)3-132S1-2 | 5.5 |
| IMC50-32-125TF | 12.5 | 20 | 2900 | 35 | 4.0 | YE(B)3-90L-2 | 2.2 |
| IMC50-32-145TF | 12.5 | 25 | 2900 | 32 | 4.0 | YE(B)3-100L-2 | 3 |
| IMC50-32-160TF | 12.5 | 32 | 2900 | 32 | 4.0 | YE(B)3-112M-2 | 4 |
| IMC50-32-180TF | 12.5 | 42 | 2900 | 30 | 4.0 | YE(B)3-132S1-2 | 5.5 |
| IMC65-50-125TF | 25 | 20 | 2900 | 60 | 4.0 | YE(B)3-100L-2 | 3 |
| IMC65-50-145TF | 25 | 25 | 2900 | 47 | 4.0 | YE(B)3-132S1-2 | 5.5 |
| IMC65-50-160TF | 25 | 32 | 2900 | 45 | 4.0 | YE(B)3-132S1-2 | 5.5 |
| IMC65-50-180TF | 25 | 42 | 2900 | 40 | 4.0 | YE(B)3-132S2-2 | 7.5 |
| IMC65-50-145GTF | 40 | 20 | 2900 | 48 | 4.0 | YE(B)3-132S1-2 | 5.5 |
| IMC65-50-145GTF | 40 | 25 | 2900 | 48 | 4.0 | YE(B)3-132S2-2 | 7.5 |
| IMC65-50-160GTF | 40 | 32 | 2900 | 50 | 4.0 | YE(B)3-132S2-2 | 7.5 |
| IMC65-50-180GTF | 40 | 42 | 2900 | 60 | 4.0 | YE(B)3-160M1-2 | 11 |
